اقتران مطاطي من ماجنايوي - حل عالي الأداء ومتين لعدم محاذاة الآلات وتخميد الاهتزازات

ماغنالوي هي علامة تجارية معروفة لأقترانات صناعية تصنعها رينولدز (شركة تابعة لشركة Rexnord). تقدم كلاً من الأقترانات المطاطية (المرنة) والمعدنية المرنة، المصممة لاستيعاب عدم المحاذاة، ونقل عزم الدوران، وتخميد الاهتزازات بين الأعمدة المتصلة في الآلات. إليك تفصيل لنوعين:

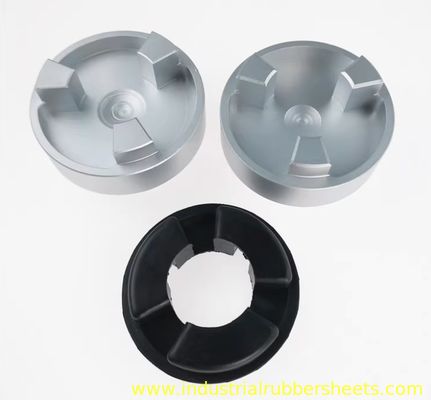

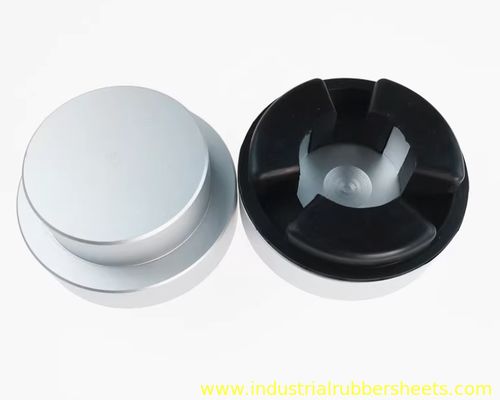

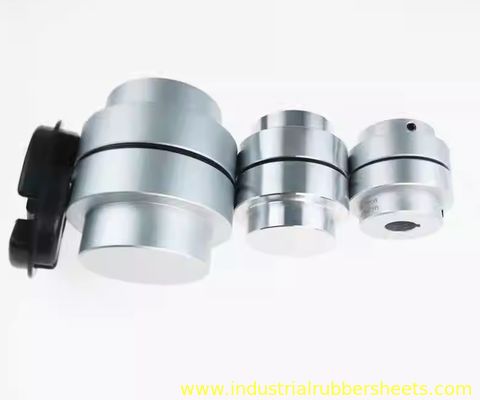

1. أقترانات ماغنالوي المطاطية (المرنة):

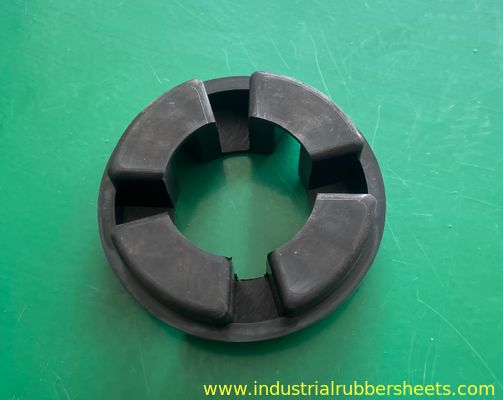

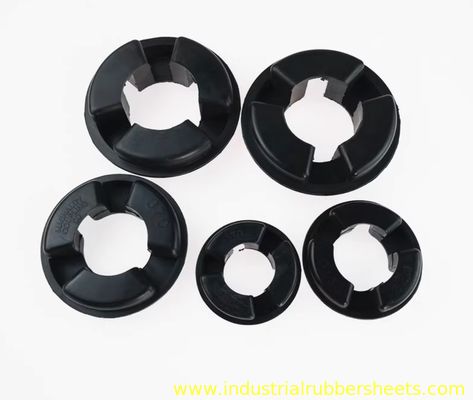

   • النوع: تستخدم هذه عنصرًا مطاطيًا أو بولي يوريثين (عنكبوت، كم، إطار، أو عنصر على شكل) كمكون لنقل عزم الدوران واستيعاب عدم المحاذاة.

   • الميزات الرئيسية:

     • تخميد الاهتزازات الممتاز: فعال للغاية في امتصاص أحمال الصدمات وتقليل انتقال الاهتزازات بين الآلات المتصلة.

     • العزل الكهربائي: يوفر عزلًا بين عمودي المحرك والمحرك.

     • استيعاب عدم المحاذاة: يتعامل مع كميات معتدلة من عدم المحاذاة المتوازية والزاوية والمحورية.

     • سهولة التركيب/الصيانة: بشكل عام، من السهل تثبيت واستبدال العنصر المرن دون تحريك المعدات المتصلة. غالبًا ما يكون استبدال العنصر هو مهمة الصيانة الأساسية.

     • المرونة الالتوائية: يوفر بعض الليونة الالتوائية، مما يحمي المعدات المتصلة من ارتفاعات عزم الدوران المفاجئة.

     • تكلفة أقل (أولية وصيانة): عادةً ما تكون التكلفة الأولية أقل من الأقترانات المعدنية المماثلة، وعادةً ما يكون استبدال العنصر غير مكلف.

     • لا يلزم التشحيم: يعمل العنصر المرن جافًا.

   • أمثلة على سلسلة ماغنالوي الشائعة: MagnaDrive، MagnaFlex، MagnaTorque، MagnaShear، MagnaGrip.

   • التطبيقات النموذجية: المضخات، الضواغط، المراوح، المنافيخ، الناقلات، الخلاطات، المولدات، محركات الصناعة الخفيفة – في أي مكان تكون فيه أولوية تخميد الاهتزازات وعدم المحاذاة المعتدلة.

2. أقترانات ماغنالوي المعدنية:

   • النوع: تستخدم هذه مكونات معدنية مرنة (أقراص، شبكات، أو نوابض) لنقل عزم الدوران واستيعاب عدم المحاذاة. لا توجد أجزاء مرنة في مسار عزم الدوران.

   • الميزات الرئيسية:

     • كثافة وعزم دوران عالي: يمكنها نقل عزم دوران مرتفع جدًا في مساحة صغيرة.

     • قدرة عالية على السرعة: مصممة للتوازن الدقيق والتشغيل بسرعات دوران عالية جدًا.

     • عدم وجود رد فعل عكسي: يوفر تحكمًا دقيقًا في الحركة (هام لتطبيقات المؤازرة).

     • الصلابة الالتوائية: يوفر الحد الأدنى من الالتواء (الانحراف الزاوي تحت الحمل)، وهو أمر مهم للتوقيت وتحديد المواقع.

     • قدرة عالية على عدم المحاذاة (أنواع معينة): يمكن لتصميمات معينة (مثل اقترانات الأقراص) التعامل مع عدم المحاذاة المتوازية والزاوية الكبيرة.

     • مقاومة عالية لدرجة الحرارة والمواد الكيميائية: يمكن أن تعمل في بيئات تفشل فيها المواد المرنة (الحرارة الشديدة، المواد الكيميائية المسببة للتآكل، الزيوت).

     • عمر خدمة طويل وقابلية للتنبؤ: تتمتع المكونات المعدنية بشكل عام بعمر إجهاد أطول وأكثر قابلية للتنبؤ به من المواد المرنة تحت الحمل المستمر. الحد الأدنى من الصيانة (غالبًا ما يكون مجرد فحص دوري).

     • يتطلب التشحيم (اقترانات الشبكة): تحتاج اقترانات الشبكة إلى تشحيم دوري. عادةً ما تكون اقترانات الأقراص خالية من التشحيم.

   • أمثلة على سلسلة ماغنالوي الشائعة:

     • اقترانات الأقراص المعدنية: MagnaDisc، MagnaDyne (عالية الأداء، خالية من التشحيم، عالية السرعة، عالية عدم المحاذاة).

     • اقترانات الشبكة: MagnaGrid (عزم دوران عالي، قوي، يتطلب التشحيم).

     • اقترانات النوابض: (أقل شيوعًا في التركيز الصناعي الأساسي لـ Magnaloy).

   • التطبيقات النموذجية: التوربينات، الضواغط عالية السرعة، المؤازرات الدقيقة، المضخات الكبيرة، الناقلات شديدة التحمل، الكسارات، المطاحن، محركات السفن، مصانع الصلب، والتطبيقات التي تنطوي على درجات حرارة عالية، أو مواد كيميائية، أو تتطلب صلابة/دقة التوائية عالية.

ملخص الاختلافات الرئيسية:

الاختيار بينهما:

• اختر المطاط (المرن) إذا: كانت أولوية تخميد الاهتزازات، والعزل الكهربائي، والتكلفة المعتدلة، وسهولة الصيانة، وكانت ظروف التشغيل (درجة الحرارة، المواد الكيميائية) ضمن حدود المرن.

• اختر المعدن (قرص أو شبكة) إذا: كنت بحاجة إلى عزم دوران/سرعة عالية جدًا، وتحكم دقيق في الحركة (عدم وجود رد فعل عكسي)، والتشغيل في درجات حرارة قصوى/بيئات كيميائية قاسية، وعمر طويل يمكن التنبؤ به، وقدرة عالية على عدم المحاذاة (أقراص)، أو الحد الأدنى من الصيانة (أقراص).

ملاحظة هامة: استشر دائمًا كتالوج منتجات ماغنالوي المحدد، أو البيانات الهندسية، أو موزع/مهندس مؤهل لتحديد نوع وحجم الاقتران الدقيق بناءً على عزم الدوران والسرعة وعدم المحاذاة والظروف البيئية وقيود المساحة لتطبيقك. توفر Rexnord أدلة اختيار وبرامج مفصلة لهذا الغرض.
