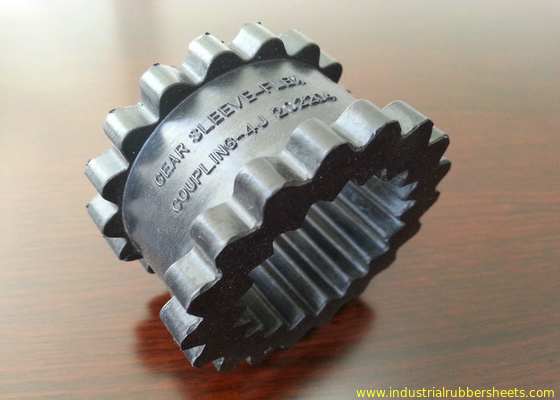

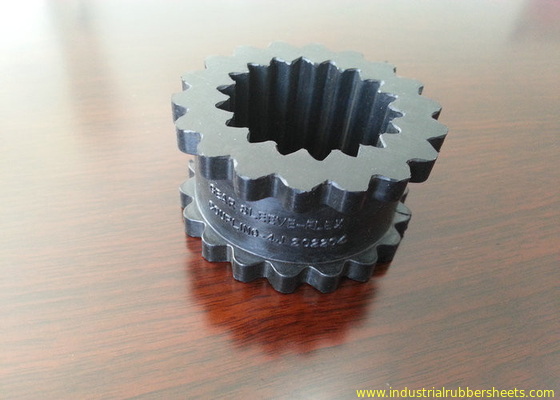

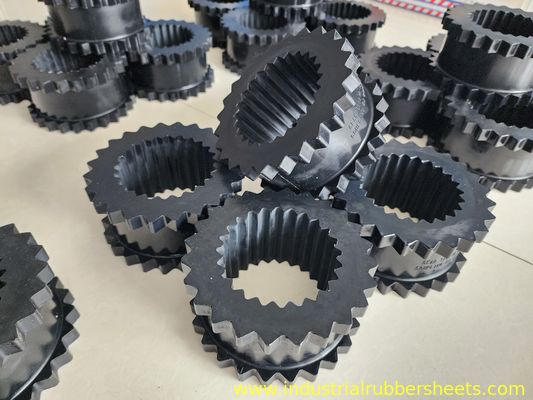

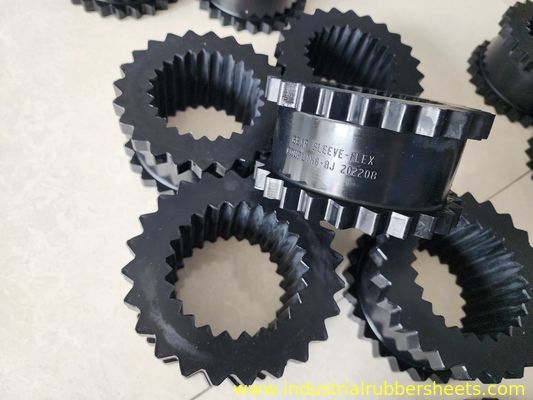

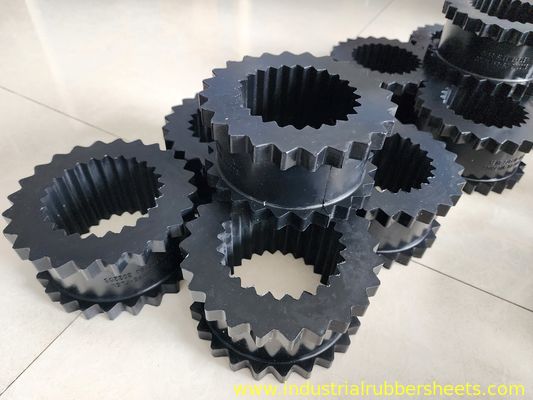

قارنة مطاطية مسننة 3J-11J بنطاق درجة حرارة 120 درجة مئوية، وقوة شد عالية، ومقاومة للزيت لضاغط الهواء اللولبي
تفاصيل المنتج
| مادة | NBR ، CSM / SBR ، البولي يوريثين | لون | أسود، أحمر |
|---|---|---|---|
| قوة الشد | 12-55 ميجا باسكال | صلابة | 80-98 الشاطئ أ |
| استطالة | 350% | كثافة | 1.25 جم/سم3 |
| مقاس | 3J ، 4J ، 5J ، 6J ، 7J ، 8J ، 9J ، 10J ، 11J | ||
| إبراز | بو اقتران,اقتران المطاط |
||
منتوج وصف
وصلة تروس مطاطية 3J - 11J، وصلة بولي يوريثان لضاغط الهواء اللولبي
نظرة عامة على المنتج
وصلات تروس مطاطية ووصلات بولي يوريثان عالية الأداء مصممة خصيصًا لضواغط الهواء اللولبية، متوفرة بالمقاسات من 3J إلى 14J.
المواصفات الفنية
| العنصر | 14J | 13J | 11J | 10J | 9J | 8J | 7J | 6J | 5J | 4J | 3J |
|---|---|---|---|---|---|---|---|---|---|---|---|
| القطر الخارجي (مم) | 333 | 284 | 208 | 179.4 | 152 | 128.6 | 110.4 | 95.3 | 74.6 | 58.7 | 48 |
| القطر الداخلي (مم) | 193 | 165 | 122.3 | 102 | 87 | 75 | 64.5 | 54.6 | 44 | 34 | 26.5 |
| السماكة (مم) | 165 | 138 | 101.6 | 87.3 | 76.2 | 63.5 | 55.6 | 47.6 | 39.7 | 31.8 | 25.5 |
| عدد التروس (قطعة) | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 20 | 20 | 18 | 18 |
| الوزن (غرام) | 7550 | 6000 | 1750 | 1210 | 700 | 407 | 262 | 171 | 81 | 40 | 20 |
الميزات الرئيسية
- مصممة خصيصًا لضواغط الهواء
- مُصنعة باستخدام خطوط إنتاج احترافية
- جودة عالية بأسعار تنافسية
- تتوفر خيارات تغليف مخصصة
- توفير خدمات تصنيع المعدات الأصلية (OEM) مع التحقق والمصادقة (A&V)
خصائص المنتج
يوفر تصميم التلامس السطحي ذو النمط المخلبي حماية فعالة، وتخميدًا للاهتزازات، وامتصاصًا للصدمات أثناء التشغيل. كما يتجنب تصميم الإزاحة المحيطية مع الترتيب المرن النجمي (quincunx) تركز الإجهاد أثناء انحرافات التركيب.
يعوض بفعالية الإزاحة المحورية والشعاعية والزاوية. على عكس وصلات المسامير العمودية التقليدية التي تعمل تحت إجهاد القص، تعمل وصلاتنا ذات النمط المخلبي تحت ضغط البثق، مما يتيح قدرة تحميل أعلى، ومقاومة فائقة للتآكل، وعمر خدمة أطول.
مزايا وصلات الفئة CJ
- هيكل بسيط بأداء مستقر وتشغيل موثوق
- تصميم مكون من ثلاثة أجزاء لسهولة التركيب والصيانة
- خيارات متعددة لمواد الصرة (المحور) والجسم المرن لتناسب مختلف البيئات
- تصميم نمط مخلبي متطابق السطح مع مرونة قوسية ملفوفة لنقل عزم دوران أعلى
- وسائد الجسم المرن العازلة تمنع التلامس بين المعادن، مما يلغي الحاجة إلى التزييت
مواصفات المواد
المواد: بوليستر، CSM/SBR
الألوان: أصفر، أحمر، بنفسجي، أخضر، أسود، إلخ.
السطح: أملس
قوة الشد: 12-55 ميغاباسكال
الصلادة: 80-98 شور أ
الاستطالة: 400%-650%
الكثافة: 1.25 غرام/سم³
مقاومة الصدمات المرنة: >25%
مقاومة التمزق: 35-155 كيلو نيوتن/م
فقدان التآكل باختبار أكرون: <0.05 سم³/1.61 كم
مجموعة الضغط (22 ساعة * 70 درجة مئوية): <10%
درجة حرارة التشغيل: 120 درجة مئوية
المقاسات المتوفرة
المقاسات القياسية: ترس 3J، 4J، 5J، 6J، 7J، 8J، 9J، 10J، 11J
تتوفر مقاسات مخصصة وفقًا لرسومات المشتري ومواصفاته
هام: عند تقديم طلب استفسار، يرجى تأكيد رقم المنتج والكمية المطلوبة.
