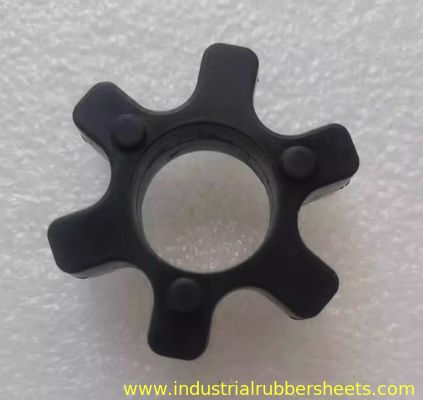

رباط مطاطي قابل للتخصيص لربط العنكبوت في R82 OD78mm x ID31mm x T18mm باللون الأسود

رباط مطاطي قابل للتخصيص لربط العنكبوت في R82 OD78mm x ID31mm x T18mm باللون الأسود

OMT العنكبوت المرفق المطاطي، العنكبوت المطاطي، العنكبوت المرفق

مادة المطاط ذات اللون الأسود

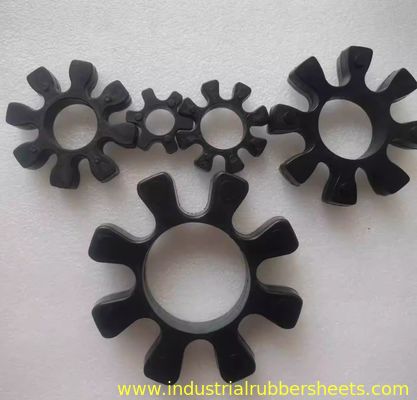

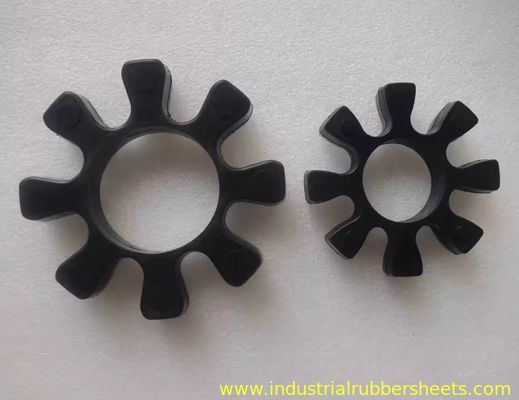

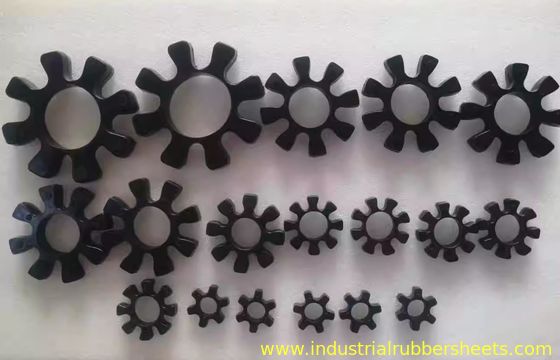

R42، OD42mm × ID19mm × T14mm

R62، OD59mm × ID29mm × T16mm

R82، OD78mm × ID31mm × T18mm

R103، OD99mm × ID42mm × T21mm

R132، OD132mm × ID64mm × T26mm

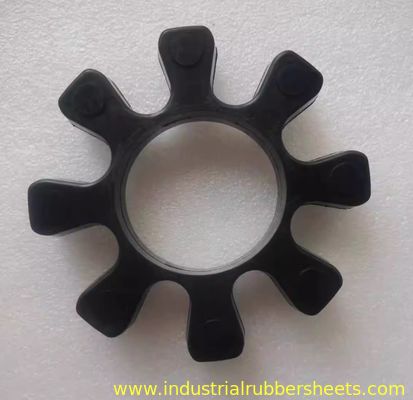

1. OTM التوصيل الثمانية الأطراف (توصيل الفك / توصيل زهرة الخيزران)

• الخصائص الهيكليةيتكون من اثنين من نصف المفاصل المعدنية مع الفصوص المنحدرة (عادة 8 الفصوص، وتشكيل شكل ثمانية) ومركزمطاط إيلاستومر (حافظة زهرة الخوخ).

• مبدأ العمل:يتم نقل عزم الدوران من خلال وسادة زهرة الخوخ المطاطية بين الفصوص ، باستخدام مرونة المطاط ل:

  • امتصاص الصدمة والاهتزاز.

  • تعويض عن عدم التوافق:تستوعب التراجع المحوري والشعاعي والزاوية.

  • توفير العزل الكهربائي

• التطبيقات:تستخدم على نطاق واسع في أنظمة محركات المضخات والمروحة والمضغوطات والمحركات وصناديق التروس وما إلى ذلك.

2المكون الأساسي: كتلة وسادة المطاط / عنصر مرن / وسادة زهرة الخوخ

• الوظيفة:عنصر التخفيف الأساسي، يؤثر بشكل مباشر على أداء التوصيل.

• الأسماء:يطلق عليها عادة"بادي زهرة الخوخ"(بسبب شكلها)كتلة الوسادة,عنصر مرن، أوحلقة الوسادة.

• المواد:عادةالبوليوريثان (PU)أوالمطاط النترلي (NBR):

  • البولي يوريثان (PU):مقاومة للارتداء ، مقاومة للدموع ، قدرة عالية على الحمل (أكثر شيوعًا).

  • مطاط النتريل (NBR):مقاومة ممتازة للزيت (مناسبة للبيئات الزيتية).

• تعريف النموذج:

  • R42,R62,R82,R103,R132، وما إلى ذلك، هينماذج مواصفات وسادة زهرة الخوخ.

  • الأرقام عادة ما تشير إلى حجم الارتباط أو نطاق قطر الثقب(وحدة: ملم) مصممة ل.

3المرجعية لموديلات ومواصفات أدوات أزهار الخيزران الشائعة

فيما يلي مواصفات نموذجية للنماذج الشائعة (ملاحظة: قد تختلف المعايير قليلاً بين الشركات المصنعة. تأكد دائمًا من القياسات المادية أو مخطط اختيار الشركة المصنعة!):

4النقاط الرئيسية لشراء واستبدال

1. حدد النموذج الأصلي

   • إزالة الحافظة القديمة والتحقق من النموذج المختوم (على سبيل المثال، R42).

   • قم بقياس الأبعاد الرئيسية: القطر الخارجي (OD) ، والقطر الداخلي (ID) ، والسمك (H) ، وعدد الفصوص (عادة 6 أو 8).

2. مواصفات ربط المباراة:

   • يجب أن يتوافق نموذج العلبة مع نموذج جسم الارتباط.

3. النظر في ظروف التشغيل:

   • عزم الدوران والسرعة:تأكد من أن المنصة قادرة على تحمل الحمل

   • البيئة:اخترالـ NBRلظروف زيتية؛ مقاومة للارتداءالـ PUللاستخدام العام

   • الحرارة:تأكدي من قدرة المطاط على تحمل درجات الحرارة

4. العلامة التجارية والجودة:

   • توفر قطع الغيار الأصلية أفضل التوافق. توفر العلامات التجارية المشهورة (مثل R + W و KTR و Lovejoy و OTM) موثوقية أعلى.

5خطوات الاستبدال (المبسطة)

1. أطفئ المعدات وعزل الطاقة (الأمان أولاً)

2. إزالة حماية الارتباط

3. أطلقي المسامير

4. إزالة وسادة القديمة وتنظيف أسطح التزاوج.

5. ادخل وسادة زهرة الخيزران الجديدة في الفصوص من نصف الارتباط.

6. اصطف النصف الاخر من الارتباط ودفع معا برفق.

7. تشديد المسامير بشكل قطري إلى عزم الدوران المحدد

8. أعد وضع الحراسة

ملخص

• تعتمد أقراص OTM الثمانية الأطراف علىوسائد زهور الخوخ (مثل R42/R62/R82/R103/R132)من أجل التخفيف

• مطابقة الدقة النموذج والأبعاد أثناء الاستبدال، مع مراعاة الاحتياجات التشغيلية.

• أدوات المصدر من خلال القنوات الرسمية أو الاتصال بموردي OTM مع المعلمات للمشتريات.

الرجاء إعطاء أبعاد الجزء القديم أو نموذج المعدات الخاصة بك للتأكيد على مواصفات منصة دقيقة!
