رباط مطاطي قابل للتخصيص لربط العنكبوت في R82 OD78mm x ID31mm x T18mm باللون الأسود

  • Customizable Rubber Coupling Spider with OD78mm x ID31mm x T18mm Dimensions and 70-80 Shore A Hardness for Max Torque 4 N.m
  • Customizable Rubber Coupling Spider with OD78mm x ID31mm x T18mm Dimensions and 70-80 Shore A Hardness for Max Torque 4 N.m
  • Customizable Rubber Coupling Spider with OD78mm x ID31mm x T18mm Dimensions and 70-80 Shore A Hardness for Max Torque 4 N.m
  • Customizable Rubber Coupling Spider with OD78mm x ID31mm x T18mm Dimensions and 70-80 Shore A Hardness for Max Torque 4 N.m
  • Customizable Rubber Coupling Spider with OD78mm x ID31mm x T18mm Dimensions and 70-80 Shore A Hardness for Max Torque 4 N.m
مكان المنشأ الصين
اسم العلامة التجارية 3A Rubber
إصدار الشهادات ISO9001
رقم الموديل 3A2006
الحد الأدنى لكمية 10 قطع
الأسعار USD10.00
تفاصيل التغليف التعبئة في أكياس وكراتين
وقت التسليم 7-15days بعد استلام دفع المشتري
شروط الدفع L/C ، D/P ، T/T ، Western Union ، Moneygram
القدرة على العرض 100000 كلغ / شهر

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

x
تفاصيل المنتج
مادة ممحاة لون أسود
طلب أدخل اقتران المعادن يكتب OMT R42-132
التعبئة في الكرتون سطح سلس
أقصى عزم الدوران 4 نيوتن متر مقاومة الأوزون جيد
قوة الشد 20mpa مقاومة الأشعة فوق البنفسجية جيد
قياسي أو غير قياسي معيار متانة عالي
صلابة 70-80 الشاطئ أ مقاومة التآكل عالي
شكل اقتران المقاومة الكيميائية ممتاز
مقاومة الزيت جيد
إبراز

OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad

,

70-80 Shore A Hardness Coupling Spider

,

Max Torque 4 N.m Plum Blossom Pad
اترك رسالة
منتوج وصف

رباط مطاطي قابل للتخصيص لربط العنكبوت في R82 OD78mm x ID31mm x T18mm باللون الأسود



OMT العنكبوت المرفق المطاطي، العنكبوت المطاطي، العنكبوت المرفق



مادة المطاط ذات اللون الأسود



R42، OD42mm × ID19mm × T14mm



R62، OD59mm × ID29mm × T16mm



R82، OD78mm × ID31mm × T18mm



R103، OD99mm × ID42mm × T21mm



R132، OD132mm × ID64mm × T26mm





1. OTM التوصيل الثمانية الأطراف (توصيل الفك / توصيل زهرة الخيزران)

  • الخصائص الهيكليةيتكون من اثنين من نصف المفاصل المعدنية مع الفصوص المنحدرة (عادة 8 الفصوص، وتشكيل شكل ثمانية) ومركزمطاط إيلاستومر (حافظة زهرة الخوخ).

  • مبدأ العمل:يتم نقل عزم الدوران من خلال وسادة زهرة الخوخ المطاطية بين الفصوص ، باستخدام مرونة المطاط ل:

    • امتصاص الصدمة والاهتزاز.

    • تعويض عن عدم التوافق:تستوعب التراجع المحوري والشعاعي والزاوية.

    • توفير العزل الكهربائي

  • التطبيقات:تستخدم على نطاق واسع في أنظمة محركات المضخات والمروحة والمضغوطات والمحركات وصناديق التروس وما إلى ذلك.

2المكون الأساسي: كتلة وسادة المطاط / عنصر مرن / وسادة زهرة الخوخ

  • الوظيفة:عنصر التخفيف الأساسي، يؤثر بشكل مباشر على أداء التوصيل.

  • الأسماء:يطلق عليها عادة"بادي زهرة الخوخ"(بسبب شكلها)كتلة الوسادة,عنصر مرن، أوحلقة الوسادة.

  • المواد:عادةالبوليوريثان (PU)أوالمطاط النترلي (NBR):

    • البولي يوريثان (PU):مقاومة للارتداء ، مقاومة للدموع ، قدرة عالية على الحمل (أكثر شيوعًا).

    • مطاط النتريل (NBR):مقاومة ممتازة للزيت (مناسبة للبيئات الزيتية).

  • تعريف النموذج:

    • R42,R62,R82,R103,R132، وما إلى ذلك، هينماذج مواصفات وسادة زهرة الخوخ.

    • الأرقام عادة ما تشير إلى حجم الارتباط أو نطاق قطر الثقب(وحدة: ملم) مصممة ل.

3المرجعية لموديلات ومواصفات أدوات أزهار الخيزران الشائعة

فيما يلي مواصفات نموذجية للنماذج الشائعة (ملاحظة: قد تختلف المعايير قليلاً بين الشركات المصنعة. تأكد دائمًا من القياسات المادية أو مخطط اختيار الشركة المصنعة!):

نموذج الوسادة قطر الحفر النموذجي. النطاق (ملم) حجم الارتباط المناسب / نطاق عزم الدوران
R42 20 - 30 أقراص صغيرة، عزم دوران منخفض
R62 ≈ 25 - 40 أقراص التوصيل الصغيرة إلى المتوسطة
R82 ≈ 40 - 60 الارتباطات المتوسطة
R103 ≈ 50 - 75 الارتباطات المتوسطة إلى الكبيرة
R132 ≈ 70 - 100+ أقراص كبيرة، عزم دوران كبير

4النقاط الرئيسية لشراء واستبدال

  1. حدد النموذج الأصلي

    • إزالة الحافظة القديمة والتحقق من النموذج المختوم (على سبيل المثال، R42).

    • قم بقياس الأبعاد الرئيسية: القطر الخارجي (OD) ، والقطر الداخلي (ID) ، والسمك (H) ، وعدد الفصوص (عادة 6 أو 8).

  2. مواصفات ربط المباراة:

    • يجب أن يتوافق نموذج العلبة مع نموذج جسم الارتباط.

  3. النظر في ظروف التشغيل:

    • عزم الدوران والسرعة:تأكد من أن المنصة قادرة على تحمل الحمل

    • البيئة:اخترالـ NBRلظروف زيتية؛ مقاومة للارتداءالـ PUللاستخدام العام

    • الحرارة:تأكدي من قدرة المطاط على تحمل درجات الحرارة

  4. العلامة التجارية والجودة:

    • توفر قطع الغيار الأصلية أفضل التوافق. توفر العلامات التجارية المشهورة (مثل R + W و KTR و Lovejoy و OTM) موثوقية أعلى.

5خطوات الاستبدال (المبسطة)

  1. أطفئ المعدات وعزل الطاقة (الأمان أولاً)

  2. إزالة حماية الارتباط

  3. أطلقي المسامير

  4. إزالة وسادة القديمة وتنظيف أسطح التزاوج.

  5. ادخل وسادة زهرة الخيزران الجديدة في الفصوص من نصف الارتباط.

  6. اصطف النصف الاخر من الارتباط ودفع معا برفق.

  7. تشديد المسامير بشكل قطري إلى عزم الدوران المحدد

  8. أعد وضع الحراسة

ملخص

  • تعتمد أقراص OTM الثمانية الأطراف علىوسائد زهور الخوخ (مثل R42/R62/R82/R103/R132)من أجل التخفيف

  • مطابقة الدقة النموذج والأبعاد أثناء الاستبدال، مع مراعاة الاحتياجات التشغيلية.

  • أدوات المصدر من خلال القنوات الرسمية أو الاتصال بموردي OTM مع المعلمات للمشتريات.

الرجاء إعطاء أبعاد الجزء القديم أو نموذج المعدات الخاصة بك للتأكيد على مواصفات منصة دقيقة!

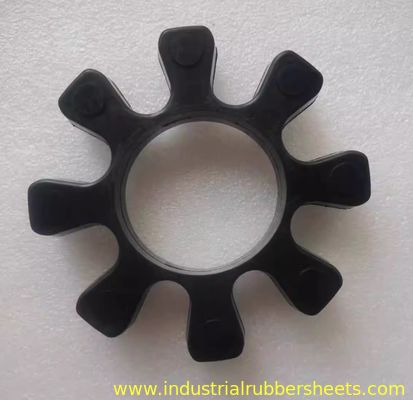

رباط مطاطي قابل للتخصيص لربط العنكبوت في R82 OD78mm x ID31mm x T18mm باللون الأسود 0

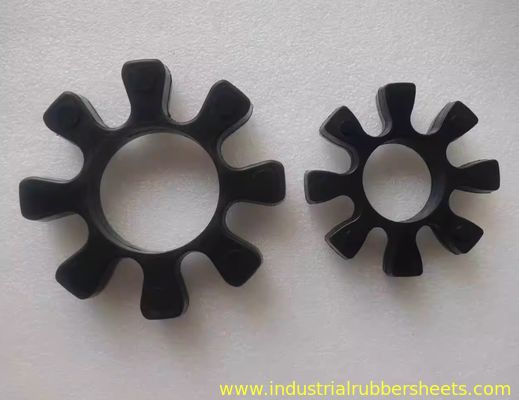

رباط مطاطي قابل للتخصيص لربط العنكبوت في R82 OD78mm x ID31mm x T18mm باللون الأسود 1

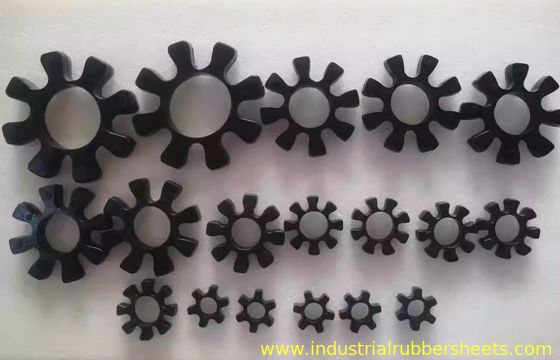

رباط مطاطي قابل للتخصيص لربط العنكبوت في R82 OD78mm x ID31mm x T18mm باللون الأسود 2

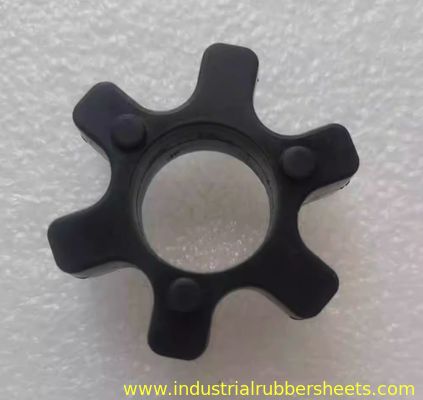

رباط مطاطي قابل للتخصيص لربط العنكبوت في R82 OD78mm x ID31mm x T18mm باللون الأسود 3

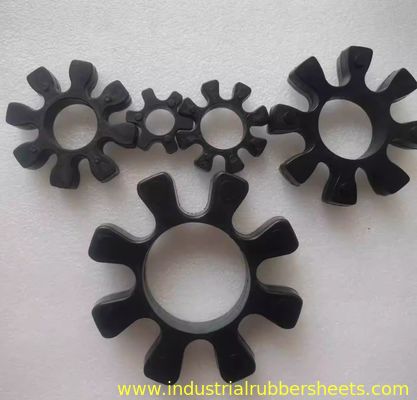

رباط مطاطي قابل للتخصيص لربط العنكبوت في R82 OD78mm x ID31mm x T18mm باللون الأسود 4
