العنكبوت المقابس المطاطي القابل للتخصيص بأبعاد OD78mm x ID31mm x T18mm لتحقيق متانة عالية ومقاومة كيميائية ممتازة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | 3A Rubber |
| إصدار الشهادات | ISO9001 |
| رقم الموديل | 3A2006 |
| الحد الأدنى لكمية | 10 قطع |
| الأسعار | USD10.00 |
| تفاصيل التغليف | التعبئة في أكياس وكراتين |
| وقت التسليم | 7-15days بعد استلام دفع المشتري |
| شروط الدفع | خطاب الاعتماد، د/ف، تي/تي، ويسترن يونيون |
| القدرة على العرض | 100000 كلغ / شهر |
تفاصيل المنتج
| مادة | ممحاة | لون | أسود |
|---|---|---|---|
| طلب | أدخل اقتران المعادن | يكتب | OMT R42-132 |
| التعبئة | في كرتون | سطح | سلس |
| ماكس عزم الدوران | 4 نيوتن متر | مقاومة الأوزون | جيد |
| قوة الشد | 20 ميجا باسكال | مقاومة للأشعة فوق البنفسجية | جيد |
| قياسي أو غير قياسي | معيار | متانة | عالي |
| صلابة | 70-80 الشاطئ أ | مقاومة التآكل | عالي |
| شكل | اقتران | المقاومة الكيميائية | ممتاز |
| مقاومة النفط | جيد | ||
| إبراز | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
منتوج وصف

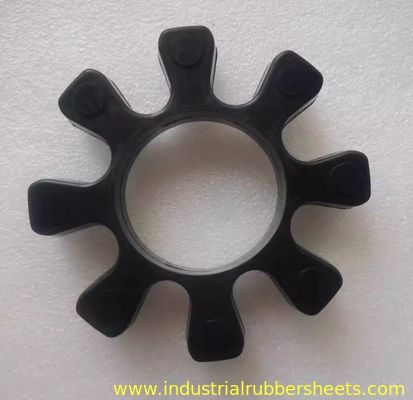

ربط مطاطي قابل للتخصيص لربط العنكبوت في R82 OD78mm x ID31mm x T18mm باللون الأسود

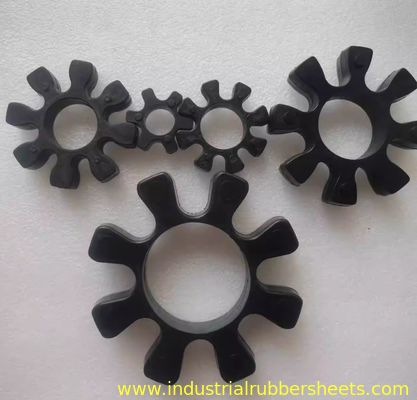

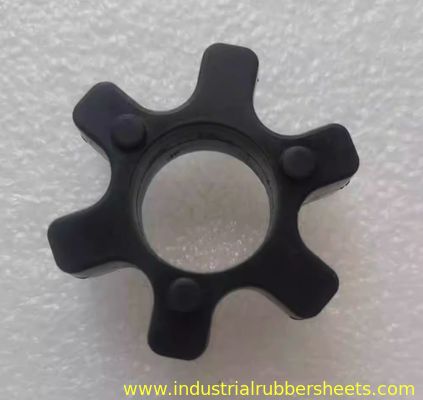

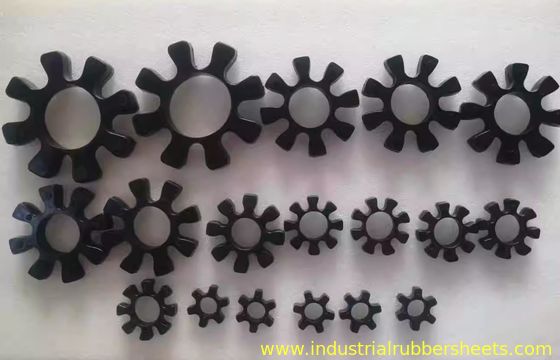

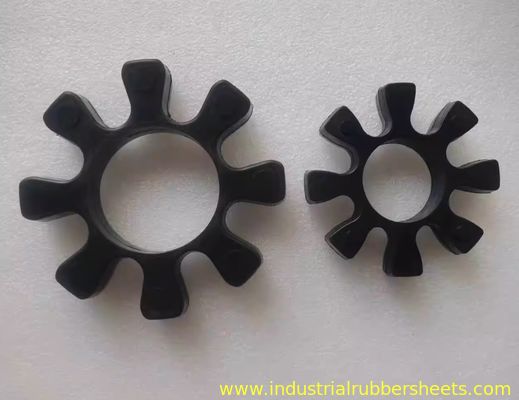

OMT العنكبوت المطاطي، العنكبوت المطاطي، العنكبوت المطاطي في المواد المطاطية ذات اللون الأسود. متوفرة بأحجام متعددة:
- R42، OD42mm × ID19mm × T14mm
- R62، OD59mm × ID29mm × T16mm
- R82، OD78mm × ID31mm × T18mm
- R103، OD99mm × ID42mm × T21mm
- R132، OD132mm × ID64mm × T26mm
الارتباط الثمانية الأطراف OTM (ارتباط الفك / ربط زهرة الخيزران)
الخصائص الهيكلية: يتكون من اثنين من نصف التوصيلات المعدنية مع الفصوص المنحدرة (عادة 8 فصوص ، وتشكل شكل ثمانية الأطراف) والإيلاستومر المطاطي المركزي (حافظة زهرة الخوخ).
مبدأ العمل: يتم نقل عزم الدوران من خلال وسادة زهرة الخوخ المطاطية بين الفصوص ، باستخدام مرونة المطاط ل:
- امتصاص الصدمات والاهتزازات
- تعويض عدم المواءمة: يستوعب الانحرافات المحورية والشعاعية والزاوية الصغيرة
- توفير العزل الكهربائي
التطبيقات: تستخدم على نطاق واسع في أنظمة محركات المضخات والمروحة والضاغطات والمحركات وصناديق التروس وما إلى ذلك.
المكون الأساسي: كتلة وسادة المطاط / عنصر مرن / وسادة زهرة الخوخ
الوظيفة: عنصر التخفيف الأساسي، الذي يؤثر بشكل مباشر على أداء الارتباط.
الأسماء: يطلق عليها عادةً Plum Blossom Pad (بسبب شكلها) ، Cushion Block ، Elastic Element ، أو Cushion Ring.
المواد: عادةً البولي يوريثان (PU) أو المطاط النترلي (NBR):
- البولي يوريثان (PU): مقاوم للارتداء ، مقاوم للدموع ، قدرة عالية على الحمل (أكثر شيوعًا)
- المطاط النترلي (NBR): مقاومة ممتازة للزيت (مناسبة للبيئات الزيتية)
تعريف النموذج: R42، R62، R82، R103، R132، وما إلى ذلك، هي نماذج مواصفات من وسادة زهرة الخوخ. الرقم عادة ما يشير إلى حجم الارتباط أو نطاق قطر الحفر (وحدة:(ملم) مصممة ل.
نماذج ومواصفات أدوات أدوات أدوات أدوات أدوات أدوات أدوات أدوات أدوات
فيما يلي مواصفات نموذجية للنماذج الشائعة (ملاحظة: قد تختلف المعايير قليلاً بين الشركات المصنعة. تحقق دائمًا من القياسات الفيزيائية أو مخطط اختيار الشركة المصنعة!):
| نموذج الوسادة | قطر الحفر النموذجي. النطاق (ملم) | حجم الارتباط المناسب / نطاق عزم الدوران |
|---|---|---|
| R42 | 20 - 30 | أقراص صغيرة، عزم دوران منخفض |
| R62 | ≈ 25 - 40 | أقراص التوصيل الصغيرة إلى المتوسطة |
| R82 | ≈ 40 - 60 | الارتباطات المتوسطة |
| R103 | ≈ 50 - 75 | الارتباطات المتوسطة إلى الكبيرة |
| R132 | ≈ 70 - 100+ | أقراص كبيرة، عزم دوران كبير |
النقاط الرئيسية لشراء واستبدال
- حدد النموذج الأصليإزالة العلبة القديمة والتحقق من النموذج المختوم (على سبيل المثال، R42). قياس الأبعاد الرئيسية: القطر الخارجي (OD) ، والقطر الداخلي (ID) ، والسمك (H) ، وعدد الفصوص (عادة 6 أو 8).
- مواصفات ربط المباراة:يجب أن يتوافق نموذج العلبة مع نموذج جسم الارتباط.
- النظر في ظروف التشغيل:تأكد من قدرة الوسادة على تحمل الحمل. اختر NBR لظروف الزيتية؛ PU مقاوم للاستخدام العام. تأكد من تحمل الحرارة للمطاط.
- العلامة التجارية والجودة:توفر قطع الغيار الأصلية أفضل التوافق. توفر العلامات التجارية المشهورة (مثل R + W و KTR و Lovejoy و OTM) موثوقية أعلى.
خطوات الاستبدال (المبسطة)
- إيقاف تشغيل المعدات وعزل الطاقة (الأمان أولاً)
- إزالة حماية الارتباط
- أزرار الارتباط المتحركة
- إزالة وسادة القديمة وتنظيف أسطح التزاوج
- إدراج وسادة زهرة الخوخ الجديدة في الفصوص من نصف التزاوج
- محاذاة نصف الارتباط الآخر ودفع بلطف معا
- تشديد المسامير بشكل قطري إلى عزم الدوران المحدد
- إعادة تثبيت الحارس
ملخص
يعتمد ربطات OTM الثمانية الأطراف على وسائد زهرة الخوخ (على سبيل المثال ، R42/R62/R82/R103/R132) للتخفيف. مطابقة الدقة للنموذج والأبعاد أثناء الاستبدال ، مع الأخذ في الاعتبار الاحتياجات التشغيلية.أدوات المصدر من خلال القنوات الرسمية أو الاتصال بموردي OTM مع معايير المشتريات.
الرجاء إعطاء أبعاد الجزء القديم أو نموذج المعدات الخاصة بك للتأكيد على مواصفات منصة دقيقة!
